工艺流程
process flow
工艺概述
process introduction

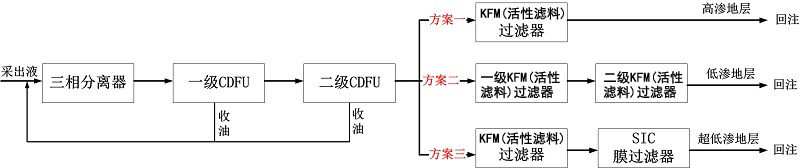

该工艺以cdfu为核心设备，结合不同过滤精度的过滤器满足不同渗透率地层的处理需求；采出液经三相分离器将油、气、水初步分离，含油污水进入cdfu进行深度除油，cdfu排油（已经微气泡破乳，油水可快速分离）再次进入三相分离器实现油水分离，产水进入相应的过滤器深度净化后输送至回注系统。
技术对比
technical comparison
项目 | 大罐沉降 药剂 两级过滤（传统技术） | 两级cdfu 过滤（科力迩专利技术） |
处理效果 | 出水不稳定，只能达到a3甚至c1标准 | 出水稳定，可达到a1标准（5.1,1） |
药剂 | 加入破乳剂、净水剂等药剂 | 纯物理，无药剂分离，环境友好型 |
稳定性 | 设备可靠性和自动化程度低，水质波动适应性和抗冲击性差，系统稳定性不佳 | 全自动运行，多指标自动实时监控，适应性和抗冲击性好，系统稳定性好 |
占地 | 大罐沉降和传统过滤器，占地大，运输安装难度大 | 高效、快速处理设备，设备紧凑，占地少，撬装化设计，运输和安装便捷 |
安全环保 | 药剂用量大，污泥（危废）量大，非密闭运行，废气外泄，带来二次污染，存在较大安全环保风险。 | 全密闭带压运行，零泄漏，现场环境友好，无隐患问题，安全环保 |
投用周期及占地面积 | 大罐沉降，占地面积大，建造、安装周期长，建设影响因素多（天气、人工等） | 撬装设备，占地面积小，建造、安装和调试周期短（橇装化设计，工厂预组装调试） |
工艺优势
process characteristics
·流程短，效率高，抗冲击性强，出水稳定达到水质要求；
·无药剂，纯物理破乳分离技术，破乳效果好且稳定，不产生含油污泥（危废）；
·采用两级旋流溶气气浮做前处理，抗冲击性强，保证了后续工艺稳定可靠运行；
·活性过滤器，过滤精度高，效果好，抗冲击性强，滤料寿命长；
·撬装化，占地面积小，适合对空间要求高如海上平台等场合；
·全自动化、信息化运行，可远程监控，少人工，运维便捷且成本低。
工艺指标
process index
| 工艺流程 | 出水指标 | ||
| 水中含油，ppm | 悬浮物，mg/l | 粒径中值，μm | |
| 方案一 | ≤10 | ≤5 | ≤3 |
| 方案二 | ≤6 | ≤2 | ≤1.5 |
| 方案三 | ≤5 | ≤1 | ≤1 |

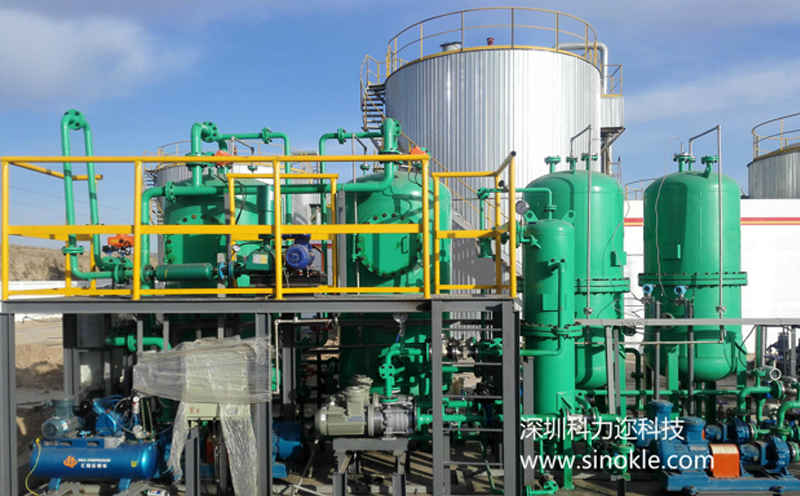

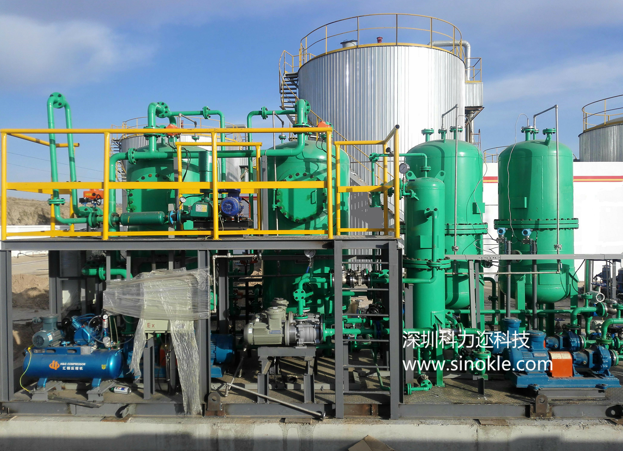

应用案例
application case
